Приимущества Пресс форм с внутренним охлаждением

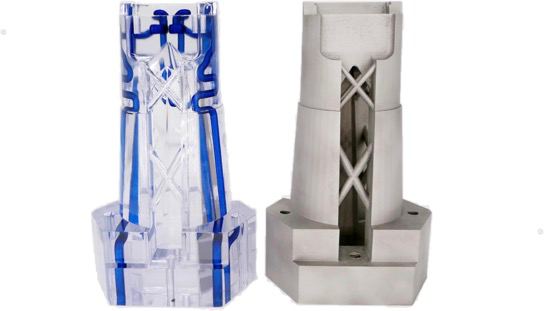

Конформный охлаждающий канал
Конформная конструкция охлаждающего водяного канала обеспечивает постоянное расстояние между водяным каналом и формовочной поверхностью. Несколько водяных каналов могут сосуществовать, тем самым значительно улучшая охлаждающий эффект формы и уменьшая проблему деформации, вызванную непостоянной скоростью охлаждения в разных положениях готового продукта. Время охлаждения значительно сокращается, а эффективность производства повышается.

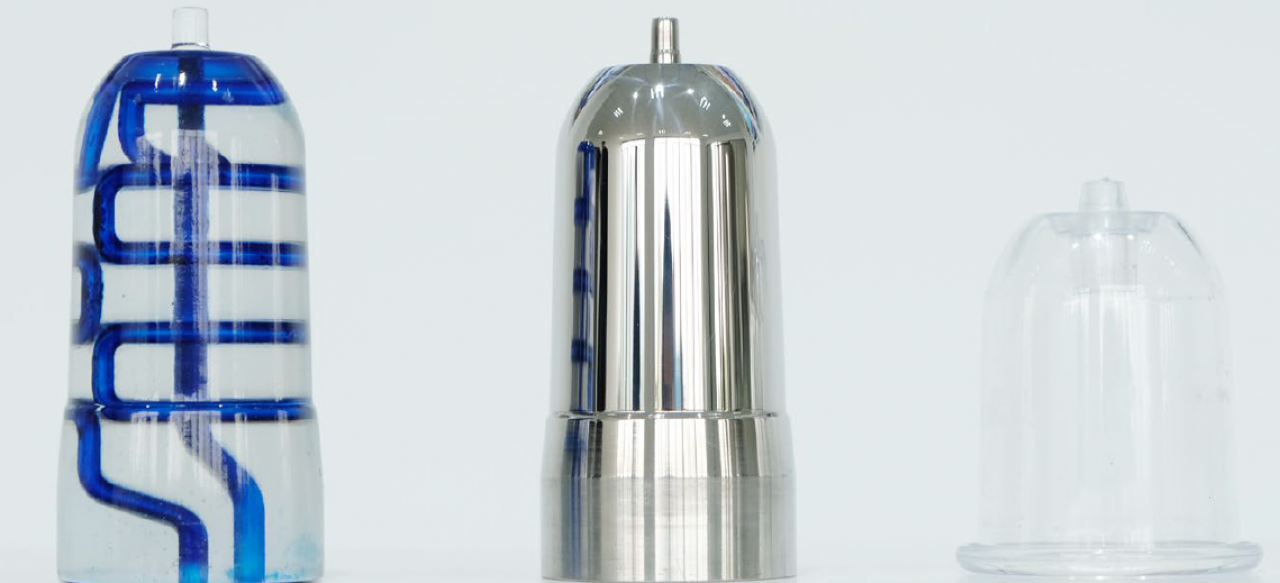

image_2023-01-10_19-04-49
Быстрое изготовление пресс-форм сложной формы
Комбинируя цифровой дизайн с 3D-печатью, можно значительно сократить время изготовления форм, быстро запустить пресс-форму в производство и реализовать компактную структуру пресс-формы, что снижает затраты.
ремонт форм
На основе существующей формы с использованием технологии точного позиционирования 3D-сканирования ремонт также могут быть выполнены с помощью 3D-печати металлом.


Расстояние между традиционным каналом охлаждающей воды и поверхностью полости формы непостоянно, а качество впрыска низкое.
Используйте металлическую добавку для изготовления пресс-форм по MS1, и после проектирования конформного канала охлаждения проводится сравнительный анализ CAE и выбирается оптимальное решение.
Время охлаждения продукта может быть сокращено на 30-70%, а эффективность производства продукта значительно повышена.
Поскольку конформный водный путь может охлаждаться равномерно, эффект извлечения продукта из формы лучше, а качество продукта, полученного литьем под давлением, выше.

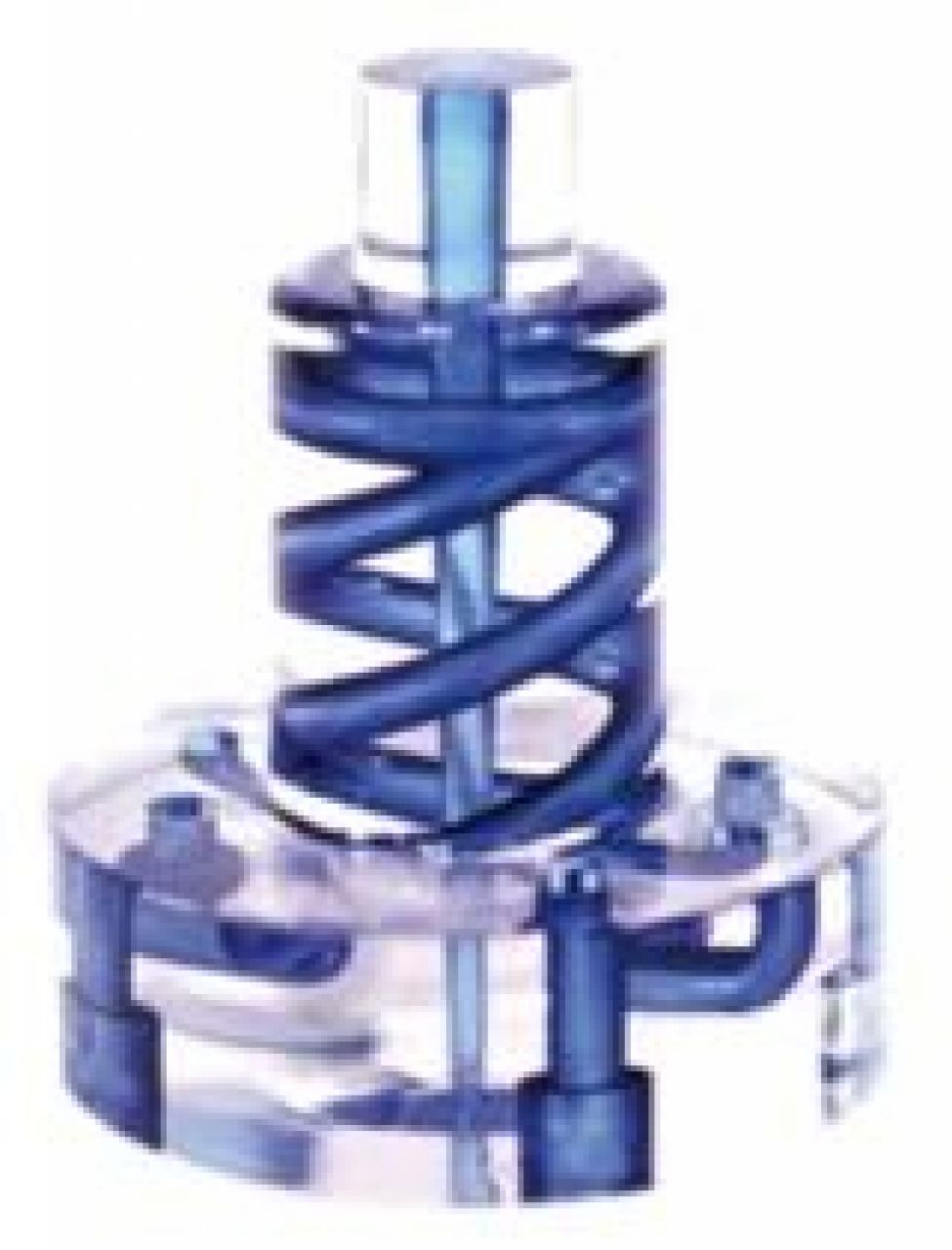

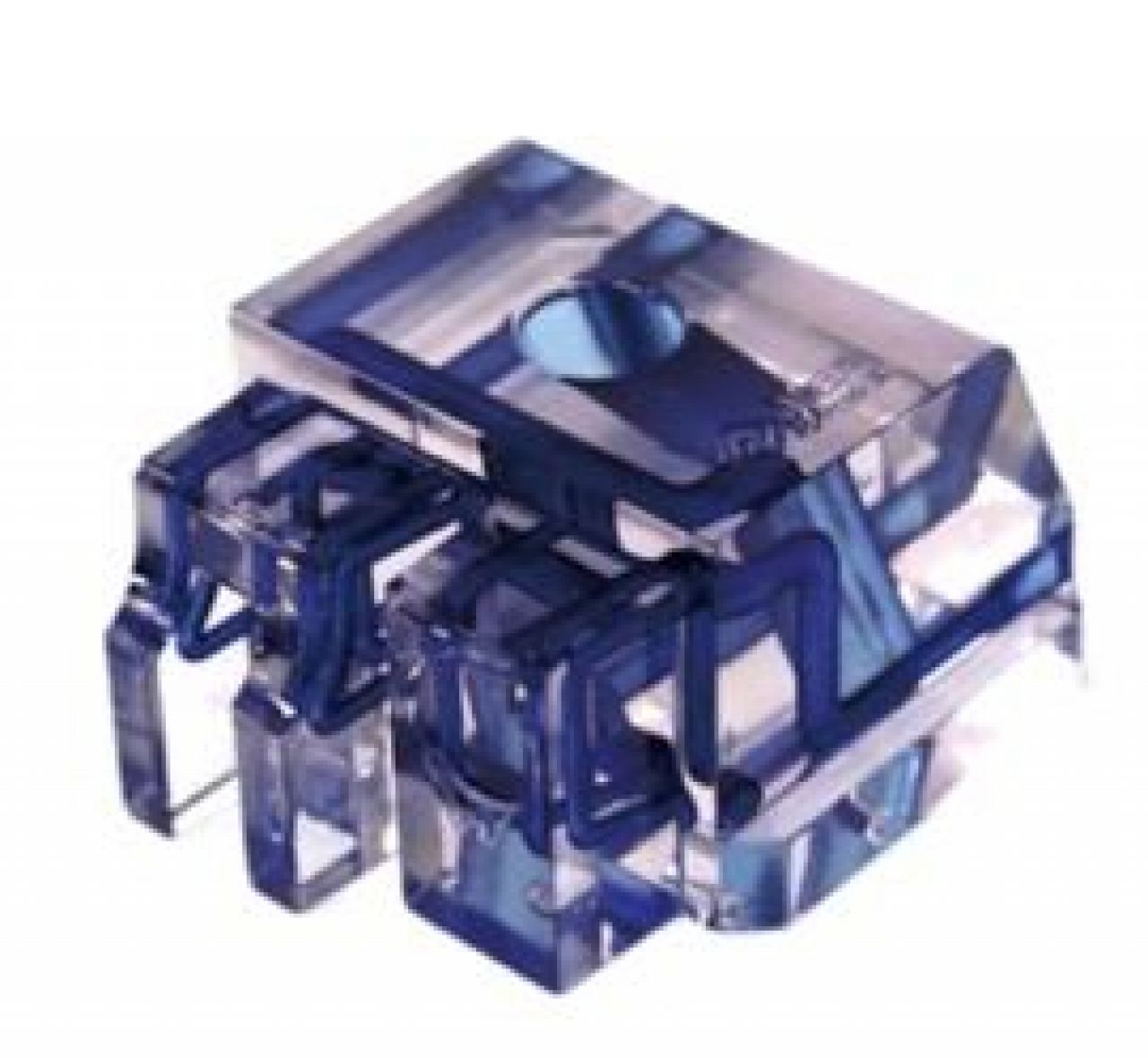

photo_2023-01-10_18-55-16photo_2023-01-10_18-55-20

В традиционных методах изготовления форм для литья под давлением, формах для выдувания и т. Д. Конструкция водяного охлаждения внутри формы проста, и в основном используется прямоточный тип, а толщина варьируется в разных положениях. Фактический эффект охлаждения меняется в зависимости от формы заготовки, что приводит к длительному времени охлаждения формы и недостаточному времени охлаждения. Легко получить такие проблемы, как склеивание поверхности пресс-формы и деформация продукта.



Для производства пресс форм используеться оборудование E-Plus EP-M250 PRO SLM

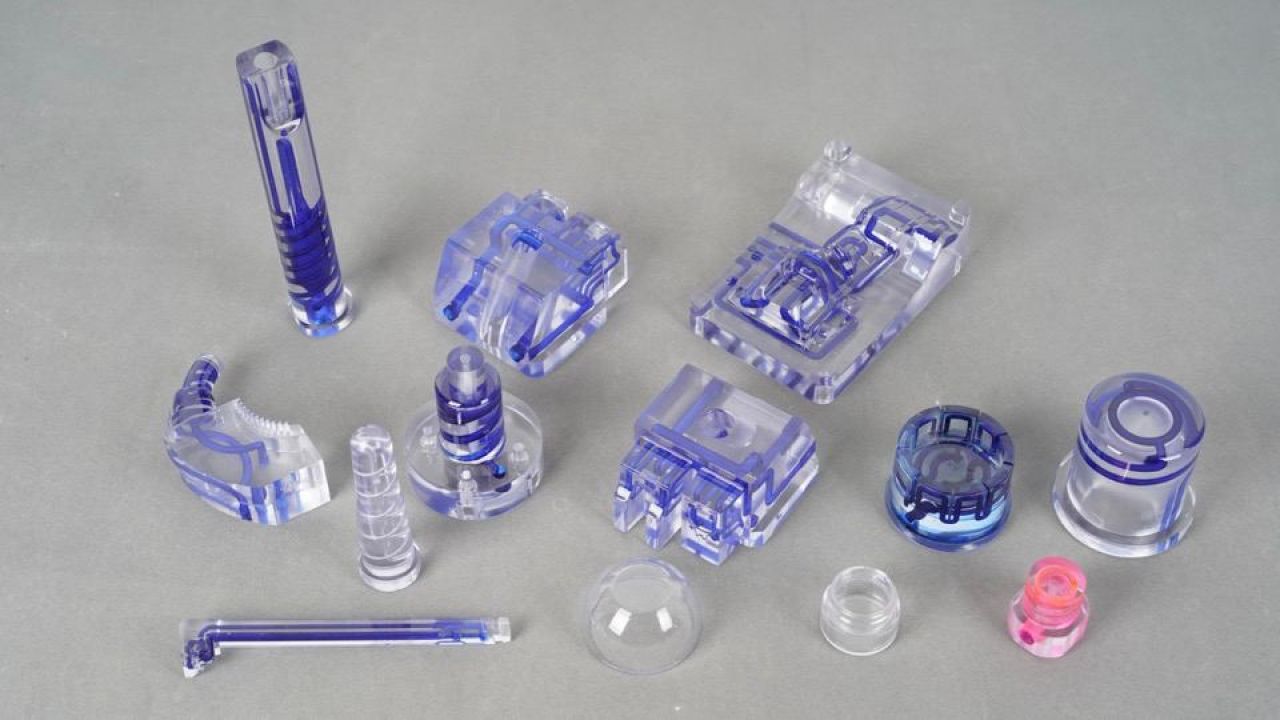

photo_2023-01-10_18-55-09
