Мастер модель для пресс формы. 3D сканирование и моделирование.

В 3DHUB поступил заказ на моделирование пресс формы для вакуумной формовки ступеньки фуры.

Работа проходила по следующим этапам:

1. Мы получили оригинальную ступеньку немецкого производителя, которая была изготовлена методом литья пластика. Но мы будем рассматривать изготовление этой ступени методом вакуумной формовки.

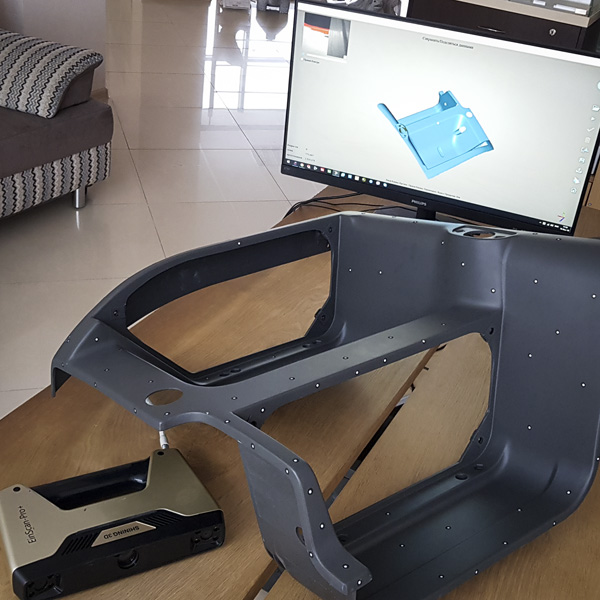

Для создания мастер модели, нам понадобилось отсканировать всю ступень сканером Shining EinScan-Pro+. В результате мы создали трех мерную модель в cad системе. Модель получилась сложная, т.к. в ступени много поверхностей, которые достаточно тяжело образмерить.

2. 3D модель ступени была подогнана под вакуумную формовку путем масштабирования. Далее была сделана тепловая карта отклонений матрицы для ступени с допусками на изготовление пресс-формы +- 0,1 мм, что соответствует требованиям производства.

3. Т.к. ступень большая, а фрезерный станок имеет меньшие размеры, 3D модель была нарезана на слои и фрезеровка выполнялась частями. После фрезеровки все части мастер- модели склеили. Получилась обратная сторона ступени для дальнейшего изготовления методом вакуумной формовки.

4. Готовая ступень была помещена в аппарат вакуумной формовки. Пластмассовый лист нагревался до нужной температуры и затем, за счет вакуумного прижатия воздухом, обтягивал нашу пресс форму.

5. Пресс форма дорабатывалась вручную: подрезалась в нужных местах, высверливались отверстия для креплений.

6. Чтобы выявить неточности, которые могли образоваться в процессе склейки и формовки мастер модели, мы еще раз сделали тепловую карту отклонений и провели сравнение матрицы и готового изделия.
